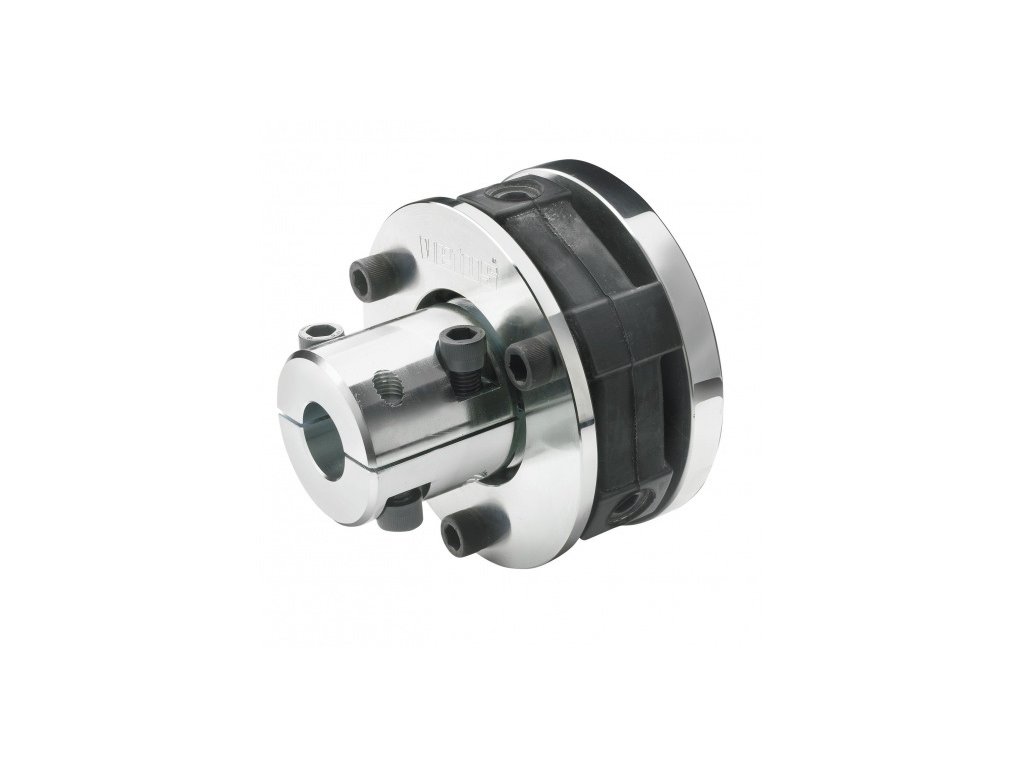

Pružná spojka VETUS Bullflex 12/40:

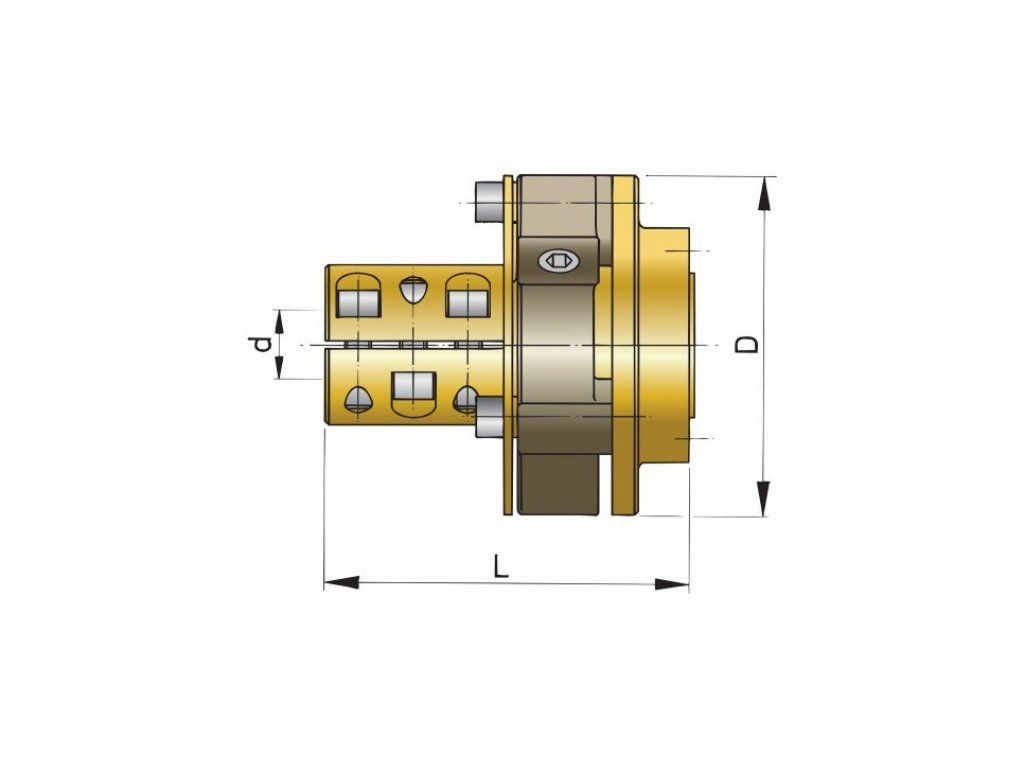

Rozměry: d = 40 mm D = 200 mm L = 177 mm
DIN 6270B = rekreační plavidlo KW (HP)/100 ot./min hřídele: 9,8 (12,8)
DIN 6270A = komerční plavidlo KW (HP)/100 ot./min hřídele: 7,1 (9,6)
Výhody flexibilních spojek VETUS:

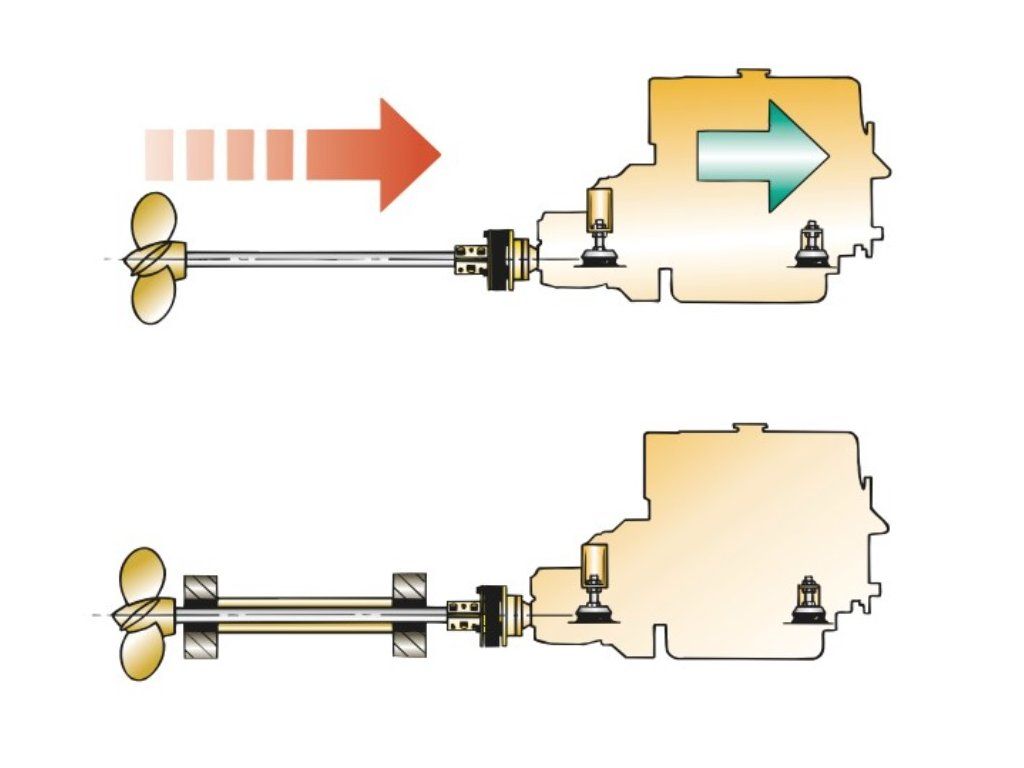

velmi vysoká flexibilita optimální tlumení vibrací bezpečné proti axiálnímu a radiálnímu pohybu max. vychýlení 2° vynikající vycentrování hřídele vycentrování hřídele i při zařazené zpátečce možnost odejmutí středícího kroužku vestavná tahová klapka nekonické svěrné pouzdro pro perfektní vystředění a snadnou montáž/demontáž
Výběr správné spojky:
Příklad Motor má 3600 ot./min při výkonu 84 kW a převodu 2,1:1 Max. rychlost hřídele 3600/2,1=1714 ot./min. Výkon na 100 ot./min je 84/17,14=4,9 kW/100 ot./min. Z tabulky tedy vyplývá, že potřebujeme spojku typ 8 pro rekreační plavidla (2. sloupec) a typ 12 pro komerční plavidla (3. sloupec)
Rozměry: d = 40 mm D = 200 mm L = 177 mm
DIN 6270B = rekreační plavidlo KW (HP)/100 ot./min hřídele: 9,8 (12,8)
DIN 6270A = komerční plavidlo KW (HP)/100 ot./min hřídele: 7,1 (9,6)
Výhody flexibilních spojek VETUS:
velmi vysoká flexibilita optimální tlumení vibrací bezpečné proti axiálnímu a radiálnímu pohybu max. vychýlení 2° vynikající vycentrování hřídele vycentrování hřídele i při zařazené zpátečce možnost odejmutí středícího kroužku vestavná tahová klapka nekonické svěrné pouzdro pro perfektní vystředění a snadnou montáž/demontáž
Výběr správné spojky:
Příklad Motor má 3600 ot./min při výkonu 84 kW a převodu 2,1:1 Max. rychlost hřídele 3600/2,1=1714 ot./min. Výkon na 100 ot./min je 84/17,14=4,9 kW/100 ot./min. Z tabulky tedy vyplývá, že potřebujeme spojku typ 8 pro rekreační plavidla (2. sloupec) a typ 12 pro komerční plavidla (3. sloupec)
