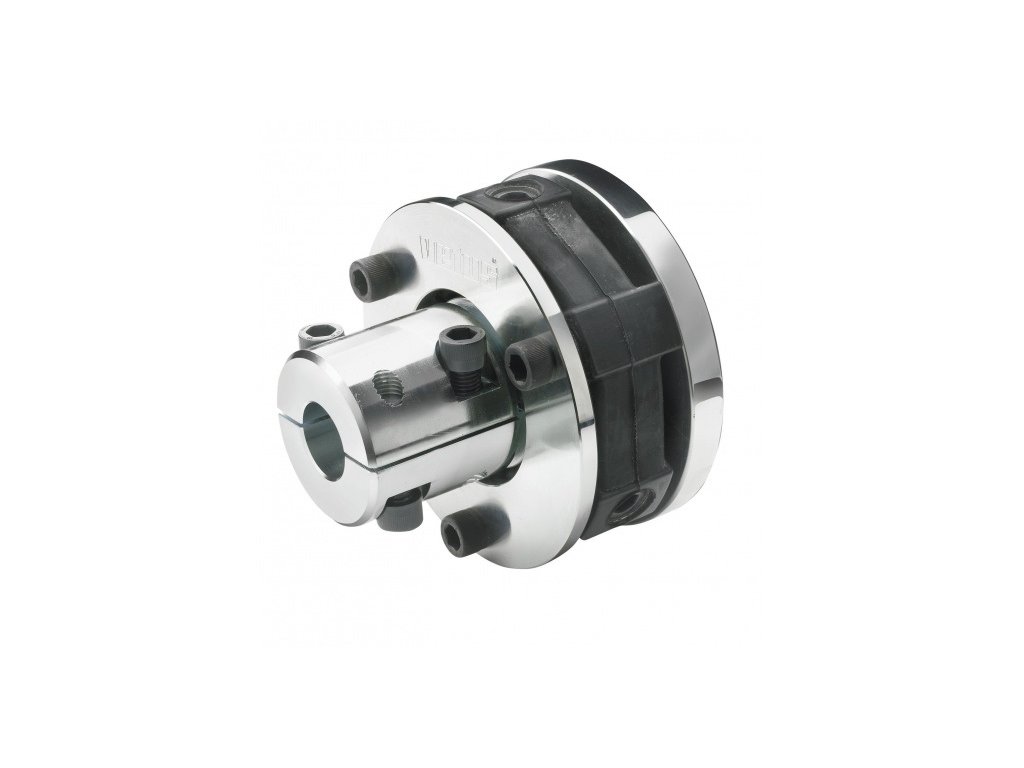

Pružná spojka VETUS Bullflex 4/30:

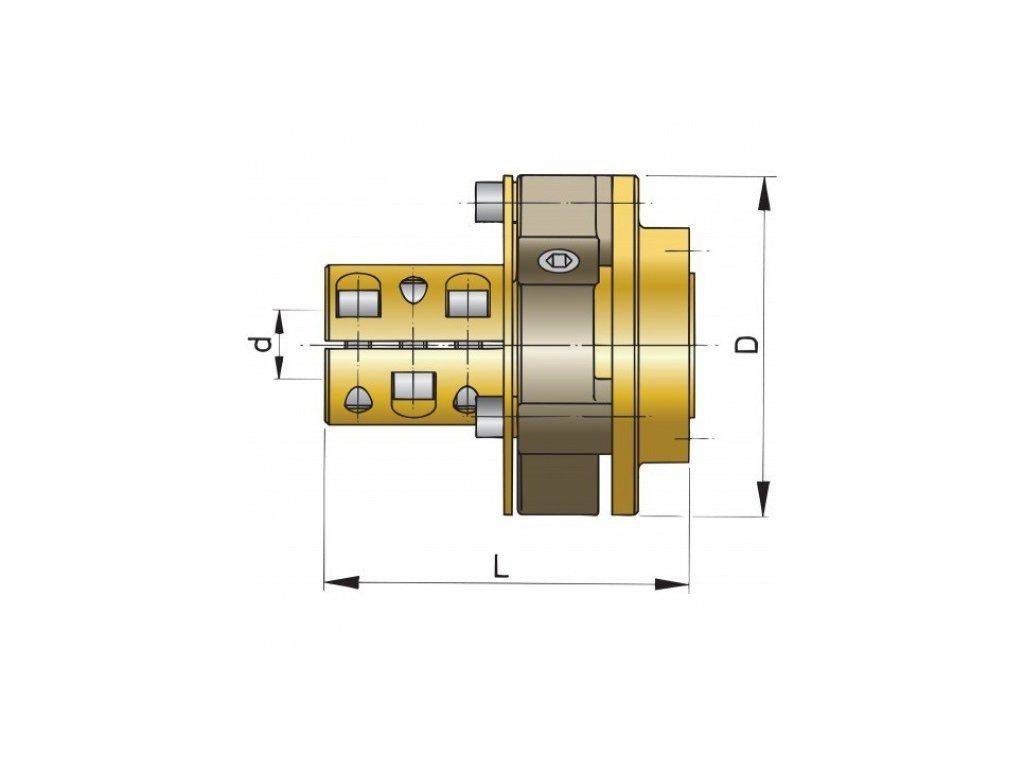

Rozměry: d = 30 mm D = 150 mm L = 152 mm
DIN 6270B = rekreační plavidlo KW (HP)/100 ot./min hřídele: 3,1 (4,3)
DIN 6270A = komerční plavidlo KW (HP)/100 ot./min hřídele: 2,1 (2,8)
Výhody flexibilních spojek VETUS:
- velmi vysoká flexibilita
- optimální tlumení vibrací
- bezpečné proti axiálnímu a radiálnímu pohybu
- max. vychýlení 2°
- vynikající vycentrování hřídele
- vycentrování hřídele i při zařazené zpátečce
- možnost odejmutí středícího kroužku
- vestavná tahová klapka
- nekonické svěrné pouzdro pro perfektní vystředění a snadnou montáž/demontáž
Výběr správné spojky:
Příklad Motor má 3600 ot./min při výkonu 84kW a převodu 2,1:1 Max. rychlost hřídele 3600/2,1=1714 ot./min. Výkon na 100 ot./min je 84/17,14=4,9 kW/100 ot./min. Z tabulky tedy vyplývá, že potřebujeme spojku typ 8 pro rekreační plavidla (2. sloupec) a typ 12 pro komerční plavidla (3. sloupec)
Rozměry: d = 30 mm D = 150 mm L = 152 mm
DIN 6270B = rekreační plavidlo KW (HP)/100 ot./min hřídele: 3,1 (4,3)
DIN 6270A = komerční plavidlo KW (HP)/100 ot./min hřídele: 2,1 (2,8)
Výhody flexibilních spojek VETUS:
- velmi vysoká flexibilita
- optimální tlumení vibrací
- bezpečné proti axiálnímu a radiálnímu pohybu
- max. vychýlení 2°
- vynikající vycentrování hřídele
- vycentrování hřídele i při zařazené zpátečce
- možnost odejmutí středícího kroužku
- vestavná tahová klapka
- nekonické svěrné pouzdro pro perfektní vystředění a snadnou montáž/demontáž
Výběr správné spojky:
Příklad Motor má 3600 ot./min při výkonu 84kW a převodu 2,1:1 Max. rychlost hřídele 3600/2,1=1714 ot./min. Výkon na 100 ot./min je 84/17,14=4,9 kW/100 ot./min. Z tabulky tedy vyplývá, že potřebujeme spojku typ 8 pro rekreační plavidla (2. sloupec) a typ 12 pro komerční plavidla (3. sloupec)
